Рубанок ручной электрический Е-312АК, Е-313, Е-314, Е-315АК. Байкал. Продукция ФГУП "Ижевский механический завод".

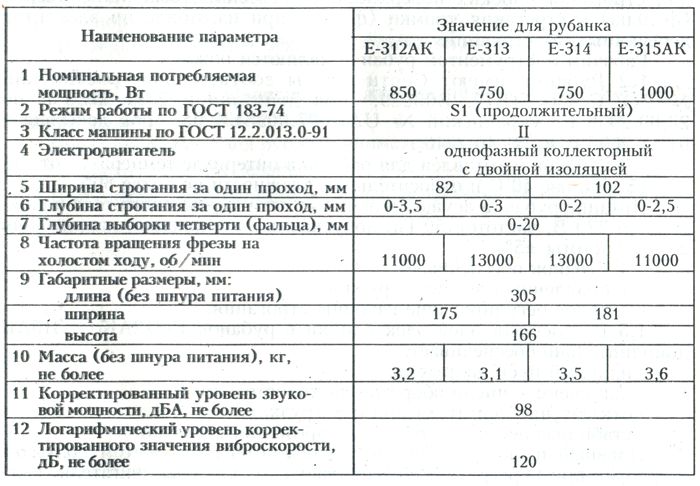

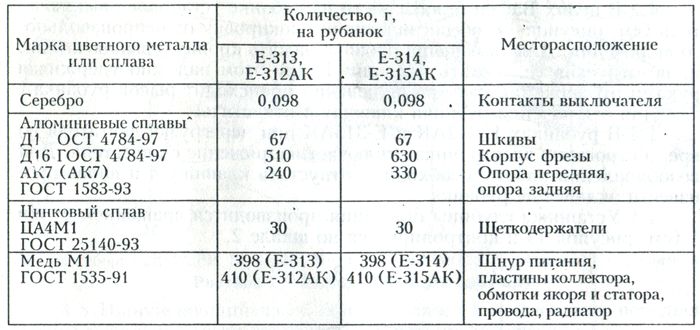

Устройство и принцип работы.

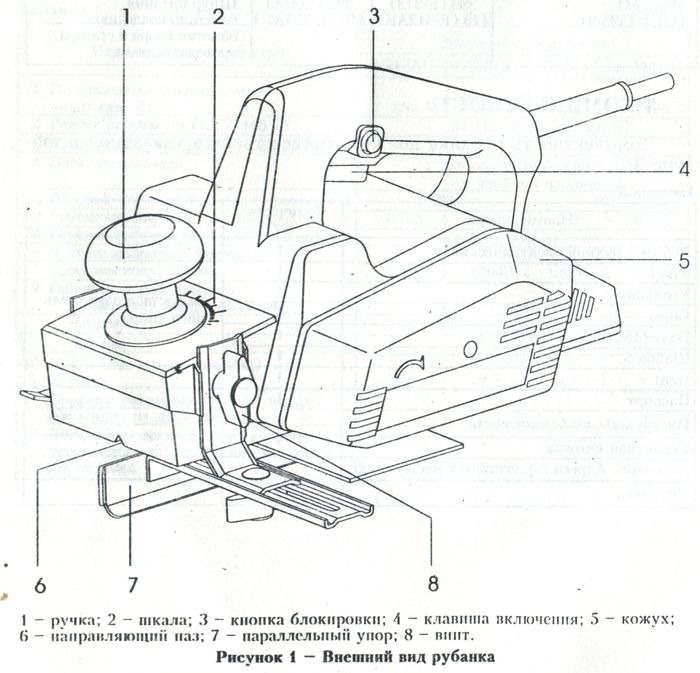

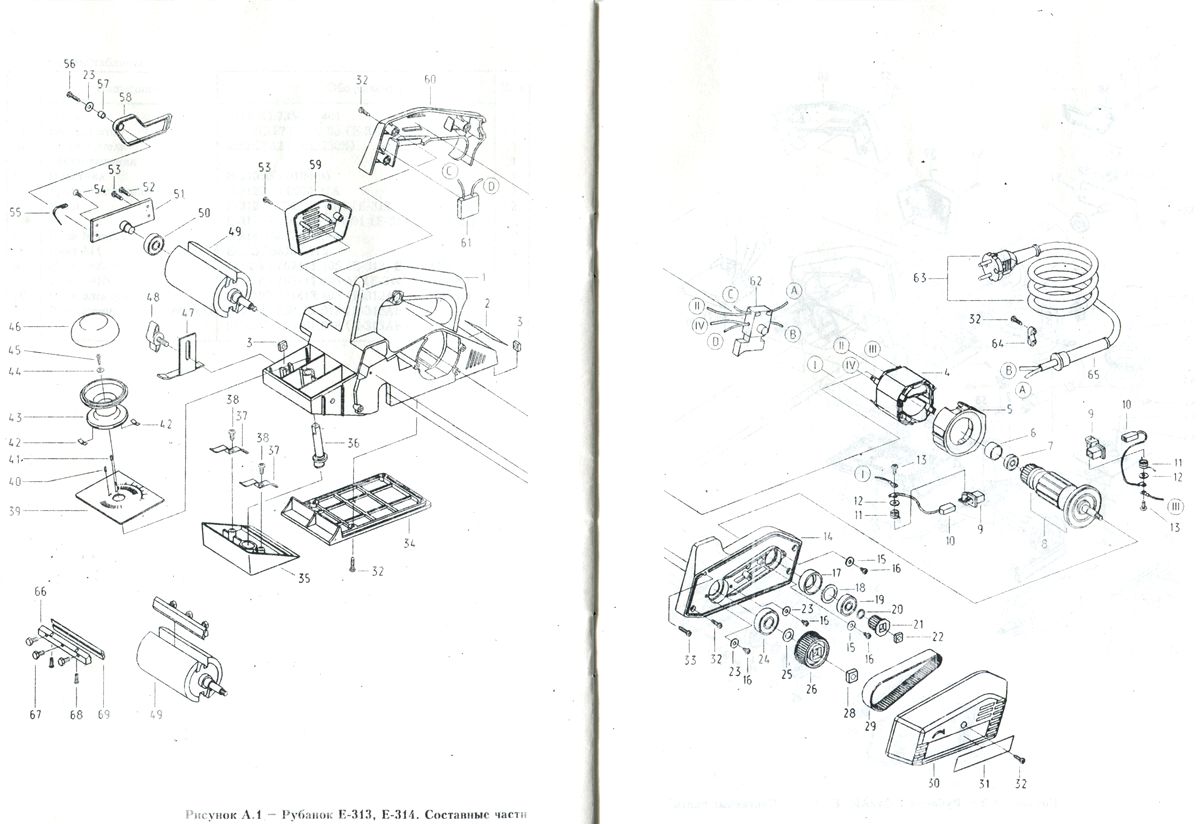

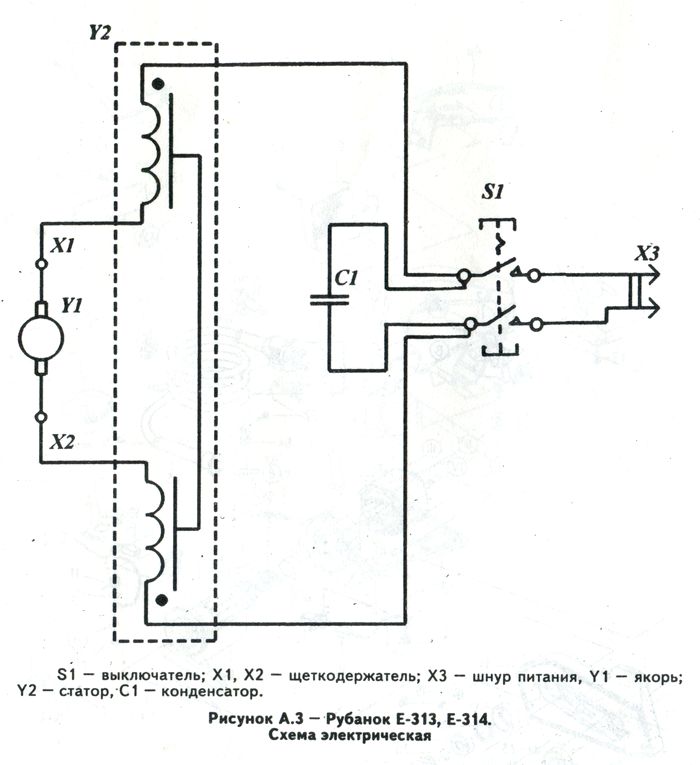

1. В целях Вашей безопасности па рубанке установлен выключатель (см. рисунок 1), обеспечивающий блокировку от непроизвольного включения. Для включения рубанка нажать кнопку 3 выключателя, и, не отпуская ее, нажать клавишу 4, при этом надежно удерживая руками рубанок, так как при включении происходит рывок рубанка.

Для отключения рубанка клавишу 4 отпустить.

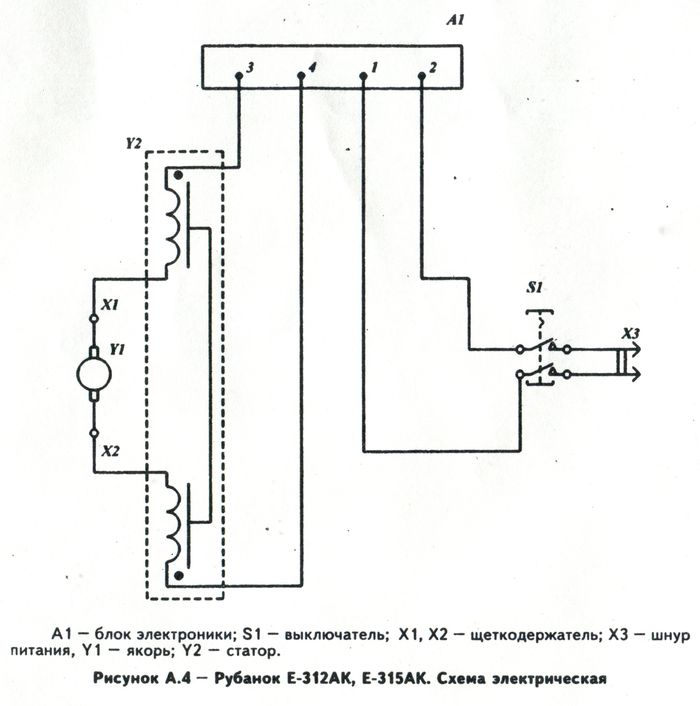

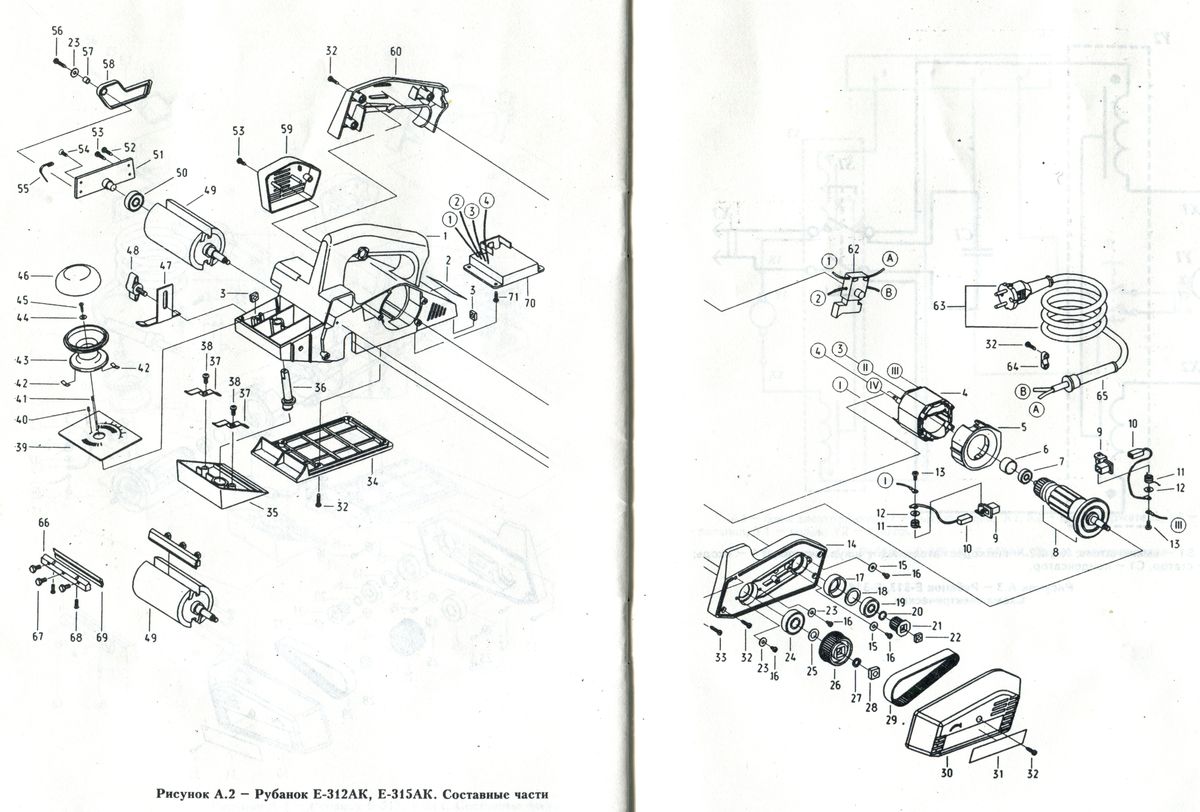

2. В рубанках Е-312АК и Е-315АК при перегрузке двигателя во время строгания электроника отключает напряженно с двигателя. Для возобновления работы необходимо отпустить клавишу 4 и вновь произвести включение рубанка.

3. Установка глубины строгания производится вращением ручки 1 (см. рисунок 1) и контролируется по шкале 2.

4. Направляющий паз 6 (см. рисунок 1) в основании передней опоры позволяет легко вести рубанок при снятии фасок.

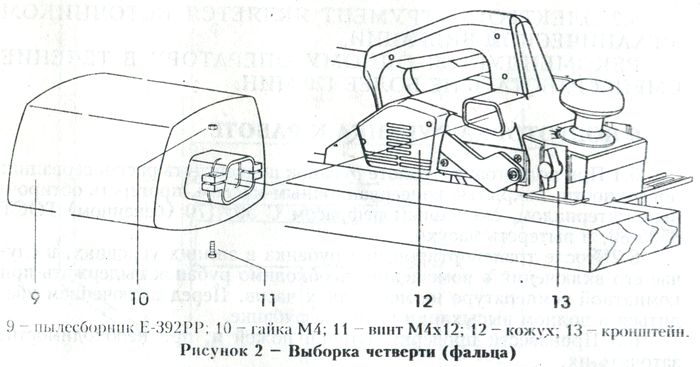

5. Кронштейн 13 (см. рисунок 2) предназначен для задания глубины выбираемой четверти (фальца). Установка глубины контролируется но шкале, имеющейся на кронштейне.

6. Параллельный упор 7 позволяет ограничить ширину строгания, что необходимо при выборке четверти (фальца).

7. Выбрасываемую при строганин стружку можно улавливать в пылесборник 9 (см. рисунок 2), который кренится на патрубке рубанка.
