Фабрикант-оружйник
Евдокимов А Н
Обзор частных фабрик ижевского охотничьего оружия.

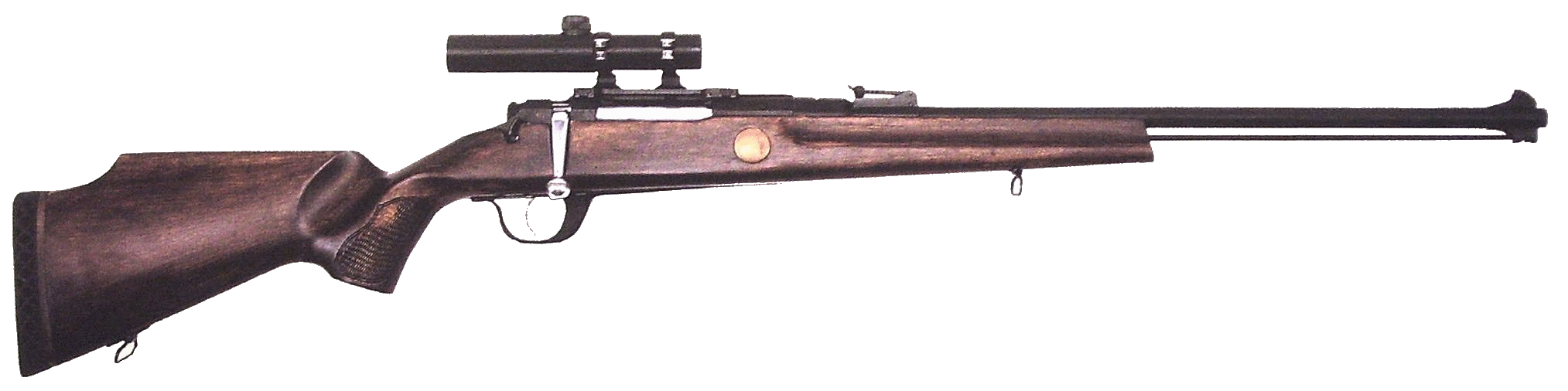

карабин  лось
Технические характеристики

Калибр, мм                                       -  9

Масса без оптического прицела, кг    -  3,1

Длина карабина, мм                          -  1060

Длина ствола, мм                              -  550

Начальная скорость пули, м/сек         -  630

Емкость магазина, патр.                     -  5

Усилие на спусковом крючке, кгс        -  0,5—1,5

Характер спуска                                 -  регулируемый

Длина прицельной линии, мм             -  470

Прицельная дальность, м                   -  500

Кучность стрельбы на 100 м
Пср, мм                                             -  110
   Предшественником промыслового охотничьего карабина «Лось» стал карабин "НК-8,2", созданный на базе все той же винтовки Мосина. Карабин получил бесфланцевый патрон короткого боя, снаряжаемый дымным порохом.

   Охотничий карабин "Лось" был разработан в 1964 году под новый охотничий патрон 9*53R «Лось-9». Поскольку оружие изначально проектировалось как охотничье, карабин получился изящным и легким, несмотря на мощный патрон.
    Запирание ствола осуществлялось продольно скользящим затвором на два боевых упора при его повороте. Питание - из двухрядного неотъемного магазина, корпус которого полностью укрыт в ложе. Заряжание магазина по одному патрону.
    Коробчатый магазин на пять патронов, расположенных в шахматном порядке.
    Ударно спусковой механизм был оснащен некоторыми опциями, повышающими удобство использования карабина. Так, затвор имел указатель взведения ударника (что создает дополнительное удобство, особенно при стрельбе в сумерках, и повышает безопасность обращения с карабином), а спусковой механизм - возможность регулировки длины хода и усилия спуска спускового крючка (1 — 1,5 кгс усилие спускового крючка). Ударный механизм — ударниковый, с отдельной боевой пружиной. Ударник взводится при отпирании затвора.
    Удаление гильзы (патрона) из ствольной коробки осуществляется выбрасывателем, извлекающим гильзу из патронника, и выступом шептала, отражающим его в определенном направлении. Магазина, удобно скрыт в цевье.

    Карабин «Лось» имеет надежно действующий флажковый предохранитель, который запирает спусковой крючок и исключает поворот затвора. Он расположен справа на ствольной коробке.
    В стволе четыре правых нареза, канал ствола хромирован.
    Прицельные приспособления — открытого типа, также на оружие устанавливается оптический прицел ПО4х34. Открытый прицел секторного типа позволяет вести стрельбу на дистанции до 500 м, а с оптическим прицелом — до 300 м.
    Ложа из лакированного дерева (березовая), пистолетной формы, с выступом под щеку. На прикладе установлен резиновый затыльник-амортизатор.
    Карабин удобен в эксплуатации и обслуживании, неполная разборка производится без использования инструмента.

    Для своего времени карабин получился очень удачным и был запатентован в США, Канаде, Чехословакии.

   Позже был выпущен карабин «Лось-7», исполняемый под боеприпас 7,62х51А, а с начала 90-х годов стала выпускаться вариация карабина «Лось» под стандартный натовский винтовочный патрон 7,62х51М 308 Win.

   Производится на Ижевском механическом заводе (№622).


Версии карабина "Лось":

•«Лось-1» – версия, выпускавшаяся с 1962 года, предназначенная под патрон 9*53 мм (годы выпуска – 1965–1976)
•«Лось-4» — версия под патрон типа 7,62*51 мм А (находилась в производстве с 1977–1991 гг.), считается самой распространенной моделью карабина. Начальная скорость стала больше - до 860 м\сек.
•«Лось-7» – новая вариация под патрон 7,62*51 мм А, сочетаемый с боеприпасами НАТО. Укорочена длина до 1040 ммм и убран шомпол.
•«Лось-7-1» — модификация «Лось-7», имеющая отъемный магазин, выпускается с начала 90-х
•«Лось-8» — версия для мощного патрона 9,3*64 мм
•«Лось-9-1» (КО-9-1) – еще одна версия карабина под патрон 9,3*64 мм
•«Лось-9-2» – вариация карабина под винтовочный патрон 7,62*63 мм (.30-06)
•«Лось-9-3» – одна из свежих вариаций карабина под западный винтовочный патрон 7*65 мм Brenneke


Карабины «Лось» используют в основном либо винтовочные патроны, обладающие высокой кучностью попадания, позволяющие вести уверенный огонь на дистанции до трехсот метров, либо патроны повышенной мощности, способные остановить даже самого крупного зверя из тех, что встречаются в российских лесах.

На основе конструкции карабина «Лось» в 1970-е годы были разработаны спортивная 6,5-мм винтовка БиЛ-6,5 и 7,62-мм тренировочная винтовка АВЛ
карабин  лось технические характеристики, los', охотничий карабин лось, карабин лось фото, карабин  лось технические характеристики, los', охотничий карабин лось, карабин лось фото, карабин  лось технические характеристики, los', охотничий карабин лось, карабин лось фото

Детали и сборки охотничьего карабина Лось
Устройство карабина

    Охотничий карабин модели «Лось» состоит из следующих частей и механизмов: ствола со ствольной коробкой, затвора, ударного и спускового механизмов, магазина, подающего механизма, прицельных приспособлений и ложи.

    Ствол карабина в казенной части имеет утолщение, внутри которого находится патронник. На утолщении нарезана резьба для соединения со ствольной коробкой. Внутри ствола имеются шесть нарезов.

    На казенной и дульной части ствола напрессованы и зафиксированы штифтами прицельная колодка и основание мушки, на которых сверху крепится открытое прицельное приспособление, а снизу — шомпол.

    На прицельной колодке сверху смонтирована прицельная планка, подпружиненная пластинчатой пружиной. На прицельной планке через определенные участки нанесена шкала с цифрами от 1 до 5, что соответствует дистанциям 100, 200, 300, 400 и 500 м. По планке перемещается хомутик. Он опирается нижней частью на сектор, выполненный на задней части прицельной колодки, и определяет положение прицельной планки. Хомутик фиксируется защелкой.

    Задняя часть прицельной планки представляет собой гривку, в середине коброй сверху имеется прорезь для прицеливания — целик. На верхней части основания мушки имеется поперечный паз в форме «ласточкин хвост». В этот паз впрессовывается мушка. На наклонной поверхности основания мушки нанесена насечка для рассеивания света.

    Ствольная коробка в передней части имеет; резьбовое отверстие для крепления ствола и сквозной канал с продольными пазами для движения затвора. Сверху ствольной коробки имеется база для крепления кронштейна оптического прицела и окно для заряжания и экстракции гильзы.

    В задней части ствольной коробки — отверстие, которое переходит в фигурный паз, идущий вверх и вправо, для основания рукоятки затвора. Снизу ствольной коробки — окно для магазина, пазы под спусковой механизм и гнездо под предохранитель, боевые упоры ствольной коробки расположены в начале сквозного канала перед окном для магазина. В окне магазина, внутри ствольной коробки, имеются выступы для удержания патронов в магазине. Снизу перед окном для магазина сделан упор, который входит в выемку ложи. В этом упоре и в задней части ствольной коробки имеются отверстия под соединительные винты.

    В затворе собираются; ударник, боевая пружина, муфта, выбрасыватель с пружиной. Внутри затвора сквозной канал, в котором помещаются ударник, боевая пружина и направляющая трубка муфты. В передней части канал сужается до небольшого отверстия для прохода бойка ударника.

    Чашечка затвора предназначена для помещения в ней дна гильзы, в нее выходят паз для отражателя и паз, в котором на оси собирается выбрасыватель с пружиной. Боевые упоры расположены на передней части затвора. В задней части его находятся рукоятка для перезаряжания, фигурный паз со спиралью и сухарные выступы для крепления муфты.

    Ударник имеет внутри канал для боевой пружины и фигурный выступ со взводящей спиралью и боевым взводом. Передняя часть ударника образует боек. На цилиндрической поверхности ударника имеются два утолщения, играющие роль направляющих при движении ударника внутри затвора.

    Муфта состоит из чашечки и направляющей трубки. Внутри этой трубки помещается указатель взведения ударника. Затвор с ударником и боевой пружиной соединяются муфтой.

    Спусковой механизм размещается в отдельной спусковой коробке и состоит из шептала, спускового крючка, регулятора, винтов и пружины.

    Шептало представляет собой Г-образную деталь, передний конец которой сужается и служит для отражения гильзы. Шептало собирается в спусковой коробке на трубчатой оси. Оно подпружинено пружиной кручения, один конец которой упирается в передний конец шептала, другой — в отверстие ра передней стенке спусковой коробки.

    Спусковой крючок в верхней части имеет наклонный выступ, передняя поверхность которого упирается в предохранитель. Несколько ниже имеется выступ для взаимодействия с шепталом, а сзади — выемка, в которой помещается пружина спускового крючка.

    Регулятор представляет собой Г-образную деталь, задний конец которой находится под выступом спускового крючка, а верхний конец упирается в нижний конец шептала. В средней части регулятора имеется отверстие под ось, которая одним концом крепится к боковой стенке спусковой коробки. Регулятор позволяет настроить спусковой механизм на работу «с предупреждением» или на «плавный» спуск. Настройка производится передним и задним винтами, ввернутыми в спусковую коробку. Передний винт упирается в верхний конец регулятора и определяет его положение в зависимости от вида настройки на «плавный» спуск с малым усилием, «плавный» спуск с большим усилием, спуск «с предупреждением». В первом случае выступ спускового крючка не касается регулятора. При спуске «с предупреждением» выступ ложится на конец регулятора После некоторого поворота спускового крючка. Задний винт упирается в пружину спуска и обеспечивает регулировку усилия на спусковом крючке.

    Корпус спусковой коробки представляет собой штампосварную конструкцию, открытую с одной стороны. В отверстиях боковой стенки корпуса с одного конца расклепаны оси спускового крючка, регулятора и пружины шептала. Снизу имеются два отверстия под регулировочные винты и окно под спусковой крючок. К ствольной коробке корпус спусковой коробки крепится посредством двух штифтов. Передний штифт, кроме того, является осью шептала и пластинчатой пружины, фиксирующей предохранитель в определенном положении, конец заднего штифта ограничивает поворот предохранителя. Спусковой механизм сбоку закрывается легкосъемной крышкой, которая имеет спереди и сзади зажимы, входящие в соответствующие гнезда спусковой коробки.

    Для настройки спускового механизма на определенное усилие и характер спуска необходимо отделить, прежде всего, ствол с коробкой от ложи, затем вставить собранный затвор и взвести ударник. При желании можно снять крышку спускового механизма, но тогда ствол с коробкой следует положить на правую сторону.

    Для получения плавного изменения спуска с малым усилием следует ввернуть передний регулировочный винт так, чтобы передний выступ спускового крючка не касался регулятора при полном освобождении шептала.

    Для получения плавного спуска с большим усилием следует передний винт отвернуть так, чтобы регулятор под действием своей пружины упирался в передний выступ спускового крючка. В этом случае работают две пружины. Усилие на спусковом крючке регулируется нижним регулировочным винтом, а величина хода крючка не регулируется.

    Для настройки спуска «с предупреждением» следует передним регулировочным винтом установить зазор между регулятором и передним плечом спускового крючка, чтобы обеспечить требуемую величину хода «предупреждения». При этом первоначально спусковой крючок будет поворачиваться свободно, сжимая только свою пружину. После встречи с регулятором усилие резко возрастает, так как начинается сжатие пружины усилия. После регулировки закрыть крышку и окончательно собрать карабин.

    Предохранитель от случайных выстрелов находится в поперечном пазу ствольной коробки и крепится корпусом спусковой коробки. Флажок предохранителя в верхней части имеет утолщение с насечкой для удобства эксплуатации. На цилиндрическом основании флажка имеются два выреза, в которые входит пластинчатая пружина, фиксирующая предохранитель в двух положениях. Средняя часть предохранителя представляет собой лопасть, имеющую с одного конца выступ для взаимодействия с затвором, а с другого — паз, в котором перемещается верхний выступ спускового крючка.

    Магазин — штампосварная коробка, которая крепится к ствольной коробке с помощью переднего выступа и поджимается сзади спусковой коробкой. В передней стенке магазина имеется вырез для рычага подающего механизма. На боковых стенках его выдавлено по два профильных гофра, которые повышают жесткость магазина и обеспечивают направление движения патронов.

    Соединительная планка с помощью двух винтов обеспечивает сборку ствола с коробкой в ложе. Она представляет собой штампосварную корытообразную деталь в виде прямоугольника с расширением в средней части. Спереди и сзади к планке приварены вкладыши с резьбовыми отверстиями под винты и сделаны два окна: переднее — для прохода подавателя патронов и заднее — для спускового крючка. В передней части планки закреплены подающий механизм и предохранительная скоба с крышкой магазина.

    Подающий механизм рычажного типа состоит из подавателя, рычага подачи, подающей пружины и осей. Подаватель — ступенчатая пластина с отверстием для оси. Рычаг подачи — штампосварная деталь П-образной формы с уширением в нижней части и узкой в верхней, в которой закрепляется подаватель с пружиной. Нижний конец рычага на оси закрепляется в предохранительной планке.

    Передняя часть соединительной планки является крышкой магазина, а задняя изогнутая часть — скобой, предохраняющей спусковой крючок от случайного нажатия. Впереди окна для прохода спускового крючка находится окно с отгибами, в котором монтируется защелка.

    Ложа — единая, с полупистолетной шейкой и нерегулируемым по длине прикладом со щекой. На цевье и прикладе закреплены передняя и задняя антабки для ремня. Спереди цевья сверху сделан корытообразный выем для ствола и продольный паз для шомпола. В задней части цевья имеются сквозное окно под магазин, окно под спусковой механизм и два отверстия под соединительные винты. Сзади переднего отверстия закреплен поперечный стальной вкладыш, по которому базируется упор ствольной коробки. С правой стороны цевья сделаны две выемки под рукоятку перезаряжания и под флажок предохранителя. На торце приклада имеется резиновый затылок.

Работа механизмов карабина

    При заряжании. Открыть затвор карабина, повернув его рукоятку перезаряжания вверх, и отвести назад до отказа.

    Когда затвор повернется на 90°, ударник взведется и своим выступом на боевом взводе заскочит в лунку на торце фигурного выреза. При отведении затвора назад выступ шептала входит в его паз, а затем, упираясь в торец паза, останавливает затвор. Снарядить магазин патронами, поджимая их к задней стенке магазина и располагая в два ряда. От выскакивания из магазина их удерживают закрылки ствольной коробки.

    После снаряжения магазина затвор необходимо продвинуть вперед за рукоятку. При движении затвора к стволу патрон из магазина досылается в патронник. При повороте затвора ударник останавливается на шептале. Боевые упоры затвора при повороте скользят по кольцевому выему ствольной коробки. ‘При окончательном повороте затвор несколько продвигается вперед, и патрон полностью досылается в патронник, а боевые упоры заходят за выступы ствольной коробки, происходит запирание. Сняв предохранитель, нажимаем на спусковой крючок.

    При нажатии на спусковой крючок происходит его поворот, при этом при настройке на «плавный спуск» нижняя часть спускового крючка давит на регулятор, последний поворачивается, происходит одновременное сжатие пружины спускового крючка и пружины спуска.

    Если спуск настроен на положение «с предупреждением», то спусковой крючок вначале сжимает только пружину спускового крючка, затем, когда остается минимальное зацепление шептала с крючком, выступ спускового крючка ложится на регулятор, начинает сжиматься пружина спуска. Усилие спуска резко возрастает, и при дальнейшем весьма малом перемещении спускового крючка происходит расцепление крючка с шепталом. Шептало после расцепления со спусковым крючком поворачивается и освобождает боевой взвод ударника. Ударник под действием боевой пружины продвигается вперед и разбивает капсюль. Происходит выстрел.

    Для перезарядки карабина необходимо открыть затвор, отвести его назад до отказа, вновь продвинуть его вперед и закрыть. При открывании затвора основание рукоятки скользит по спиральной поверхности паза ствольной коробки, вызывая некоторый сдвиг затвора назад. При этом сдвигается и гильза, так как зацеп выбрасывателя не дает гильзе выйти из чашечки затвора (происходит предварительный сдвиг гильзы). При отведении затвора назад гильза извлекается из патронника и переносится до задней стенки магазина. В этот момент конец шептала входит в паз затвора, гильза ударяется дном о него и вылетает из ствольной коробки.

    Для разряжания карабина необходимо нажать на защелку крышки магазина, которая находится спереди спускового крючка в проушинах предохранительной скобы, и повернуть крышку вниз вперед. Подающий механизм выходит из корпуса магазина, и патроны, находящиеся в магазине, свободно выпадают из него. Если в патроннике находится патрон, то его необходимо извлечь.

    Для постановки механизмов на предохранитель нужно повернуть флажок предохранителя в вертикальное положение. При этом продохранительная лопасть одним концом входит в паз затвора, исключая случайное открытие затвора, другим запирает спусковой крючок. Для удобства на ствольной коробке поставлены буквы О (огонь) и П (предохранение). Открытая буква показывает, в каком положении находится предохранитель.

Разборка и сборка карабина

1.    Разрядить карабин.

2.    Отвернуть на несколько оборотов гайки зажимов кронштейна оптического прицела и отделить его вместе с кронштейном от ствольной коробки.

3.    Открыть затвор, отвести его назад до отказа, нажать на спусковой крючок и вынуть затвор.

4.    Открыть крышку магазина, отвернуть соединительные винты, отделить ствольную коробку со стволом и вынуть из ложи планку с подающим механизмом.

5.    Выбить ось и штифт спускового механизма, после чего отделить спусковую коробку.

6.    Поставить флажок предохранителя в горизонтальное положение и вынуть, предохранитель из ствольной коробки, снять фиксатор.

7.    Разобрать затвор: продвинуть муфту затвора вперед, преодолевая усилие боевой пружины, и повернуть ее по часовой стрелке до упора. Снять муфту с затвора, вынуть боевую пружину и ударник.

8. Разобрать спусковой механизм: снять крышку спусковой коробки, снять пружину; выбить трубчатую ось; нажать до отказа на спусковой крючок и вынуть его, следя за тем, чтобы не вылетала пружина крючка; отвернуть регулировочный винт, освободив пружину спуска и регулятор.

    Сборка производится в обратном порядке. При сборке следует обратить внимание на то, чтобы ударник, вставленный в затвор, был зафиксирован в фигурном пазе.

«Лось-4»

    Новые модели карабина «Лось» отличаются калибром и незначительными конструктивными изменениями деталей карабина. «Лось-4» разработан под новый охотничий патрон 7,62x51 В.

    Изменения конструкции ствола определяются геометрией нового патрона. Ствол имеет 4 правых нареза и другую конструкцию патронника.

    В затворе, в отличие,от базовой модели, имеется отражатель, который свободно перемещается в наклонном гнезде, выполненном в передней части. Отражатель в заднем положении затвора натыкается на выступ шептала, входит в чашечку затвора и ударяет в дно гильзы, которая через выводное окно вылетает наружу. Конфигурация рукоятки перезаряжания выполнена более плавно.

    Спусковая коробка представляет собой цельную штампосварную конструкцию. В центре имеется круглое сквозное окно для наблюдения за деталями спускового механизма при регулировке. Введен дополнительный винт для регулировки величины хода спускового крючка, который размещается в нижней части спускового крючка, а его головка упирается в корпус спусковой коробки.

    Введена новая деталь— разобщитель. Он крепится к шепталу на оси с пружиной кручения. Во взведенном положении ударник отжимает шептало, которое разобщителем упирается в выступ спускового крючка. При перезаряжании после выстрела разобщитель обеспечивает свободное возвращение шептала в исходное положение. При спущенном спусковом крючке, поворачиваясь вокруг своей оси, разобщитель в отогнутом положении проходит выступ спускового крючка, а затем под действием своей пружины поворачивается и вновь встает перед выступом. Введение разобщителя позволило применить более слабую пружину шептала и увеличить ее срок службы.

    Ложа карабина «Лось-4» имеет следующие отличия. Приклад выполнен длиннее на 20 мм. Цевье имеет большую длину и меньшие размеры поперечного сечения.

    Новая модель комплектуется прицелом П04Х34 и новым кронштейном к нему.

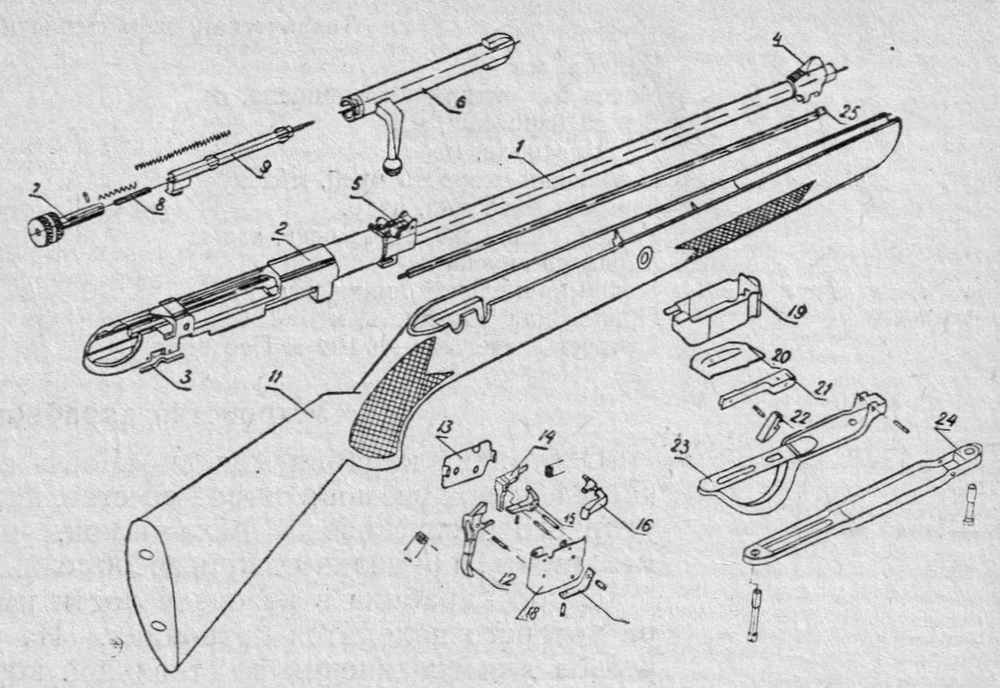

Детали и сборки охотничьего карабина «Лось»:

1 — ствол; 2— ствольная коробка; 3 — пружина предохранителя; 4 — мушка с основанием; 5 — секторный прицел; 6 — затвор; 7 —- муфта затвора; 8 — указатель взведения ударника; 9 — ударник; 10 — боевая пружина; 11 — ложа; 12 — спусковой крючок; 13 — крышка спусковой коробки; 14 — шептало; 15 — регулятор; 16 — предохранитель; 17 — дно спусковой коробки; 18 — спусковая коробка; 19 — корпус магазина; 20 — подаватель; 21 — рычаг подачи; 22 — защелка; 23 — предохранительная скоба; 24 — соединительная планка; 25 — шомпол.

   IZarticle              |   IZ-article.ru  |   А Блог  |  Турецкий язык   |  Статьи о Турции  |

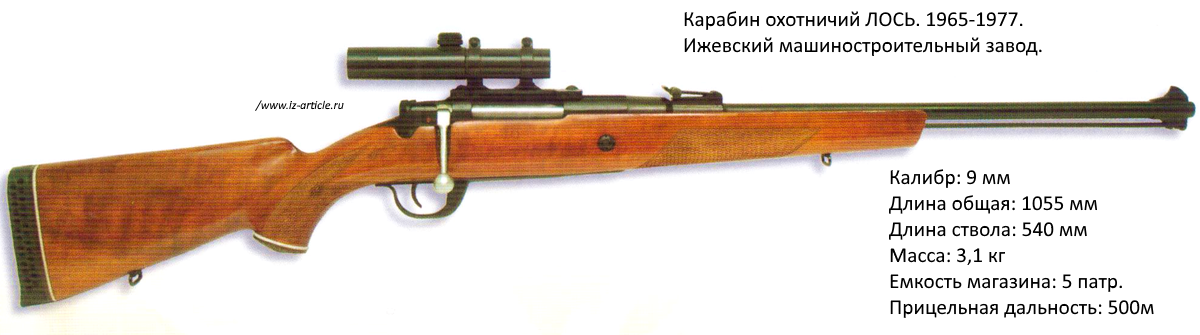

КАРАБИН ОХОТНИЧИЙ ЛОСЬ. Ижевский машиностроительный завод.

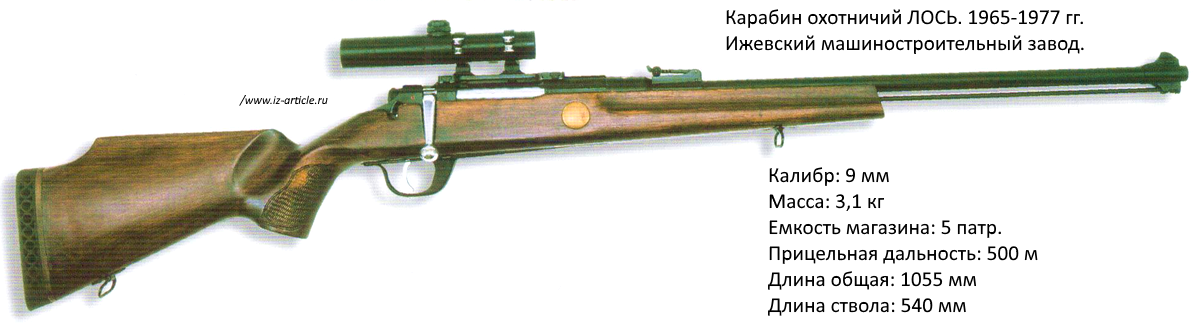

КАРАБИН ОХОТНИЧИЙ ЛОСЬ. Ижевский машиностроительный завод
